IEC 61850におけるPTPを用いた時刻同期

近年、スマートグリッドの普及に伴い、電力系統におけるイーサネットベースの通信が増加しています。IEC 61850は、変電所自動化のための国際規格であり、イーサネットベースの通信プロトコルを利用しています。その中でも、IEEE 1588で規定されているPrecision Time Protocol (PTP)は、IEC 61850における時刻同期の重要な要素となっています。

本記事では、IEC 61850におけるPTPの役割と利点について解説します。また、PTPを適用する上で考慮すべきポイントや、関連する製品についても紹介します。

PTPとは

PTPは、イーサネットネットワーク上で高精度な時刻同期を実現するためのプロトコルです。PTPでは、マスタークロックとスレーブクロック間で時刻情報をやり取りすることで、ネットワーク全体の時刻を同期します。

PTPの特徴は以下の通りです。

  • マイクロ秒オーダーの高精度な時刻同期が可能

  • ネットワーク遅延の影響を補正できる

  • 冗長化構成に対応

IEC 61850におけるPTPの利点

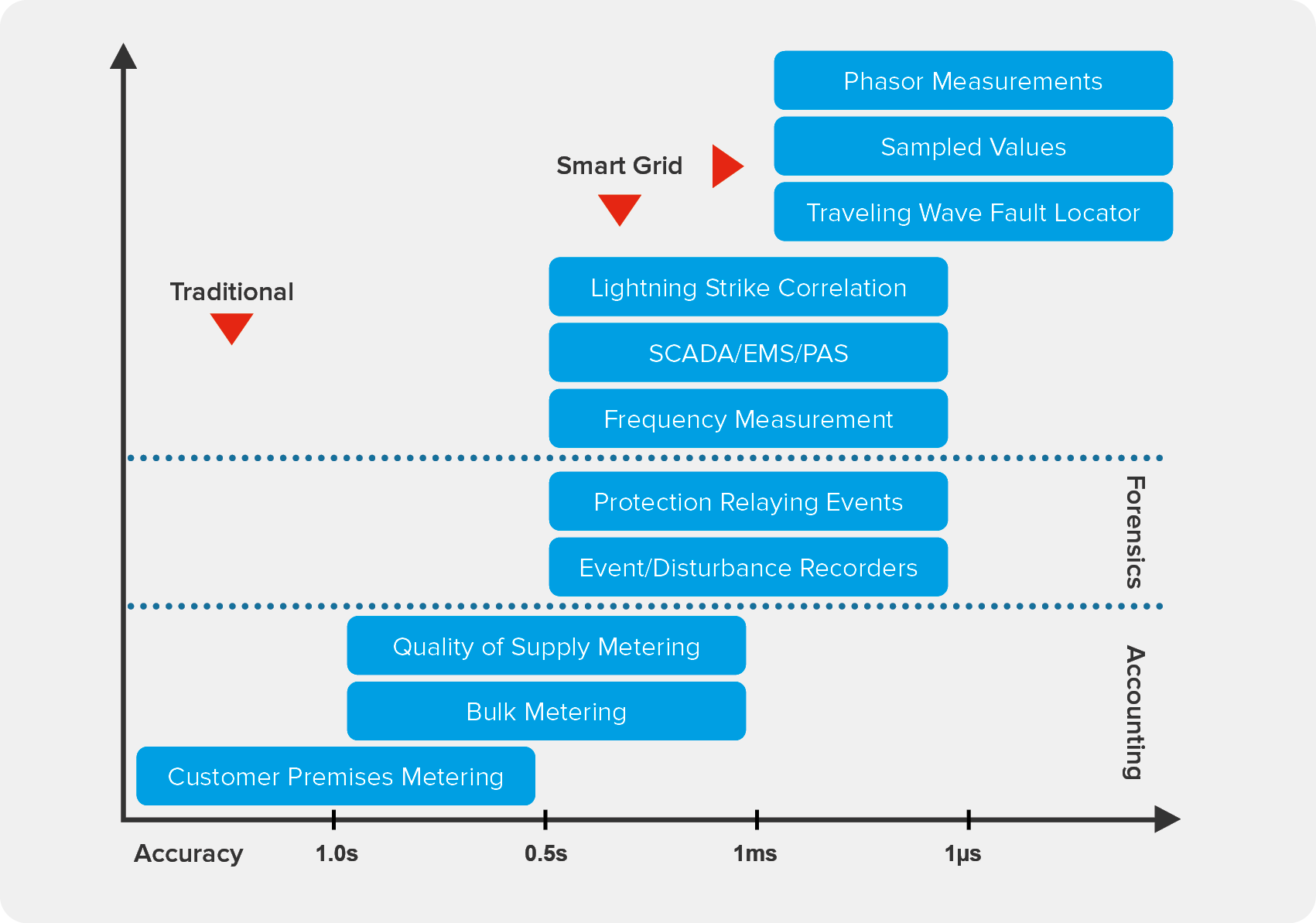

IEC 61850では、保護リレーや監視制御装置など、多数の機器が相互に通信を行います。これらの機器間で高精度な時刻同期を実現することで、以下のようなメリットが得られます。

  • 事故時の正確な事象解析が可能

  • 系統全体の状態を正確に把握できる

  • 保護リレーの協調動作が可能

PTP–イーサネットネットワークを介した同期

特に、差動保護など、複数の機器間で高速かつ高精度な動作が求められる用途では、PTPによる時刻同期が不可欠です。

PTPを適用する上での留意点

PTPを適用する上では、以下のような点に留意が必要です。

プロファイルの選択

IEC 61850では、IEC 61850-9-3で規定されているUtility Profileを使用します。一方、IEEE C37.238-2017で規定されているPower Profileは、Utility Profileをベースに一部オプションが追加されています。適用するプロファイルを適切に選択することが重要です。

PTP図

機器の性能検証

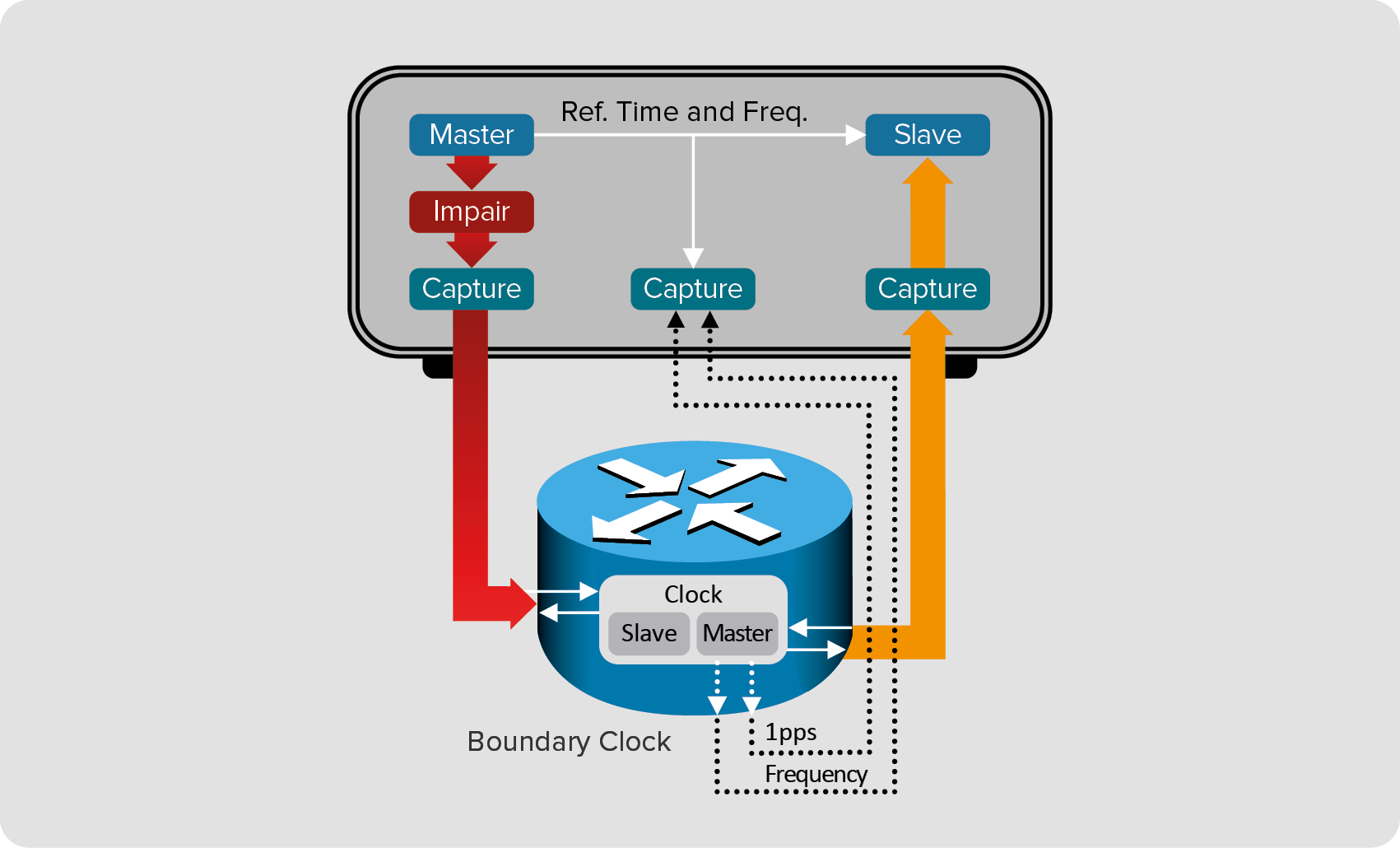

PTPを適用する上では、ネットワーク機器やスレーブ機器のPTP対応状況を確認する必要があります。特に、Boundary Clock (BC)やTransparent Clock (TC)を使用する場合は、それらの機器の性能が要求仕様を満たしているか検証が必要です。

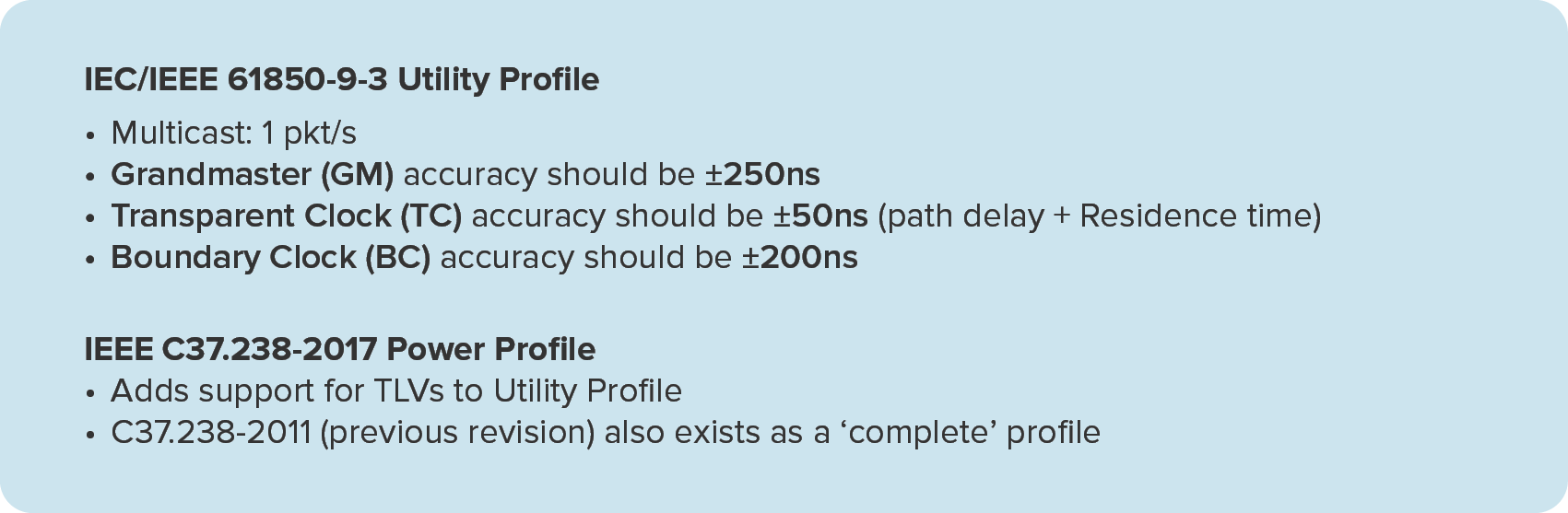

電力/ユーティリティの要件

ネットワーク構成の最適化

PTPの性能は、ネットワークの構成に大きく依存します。ネットワークの冗長化やトポロジの最適化など、ネットワーク設計の段階からPTPを考慮に入れる必要があります。

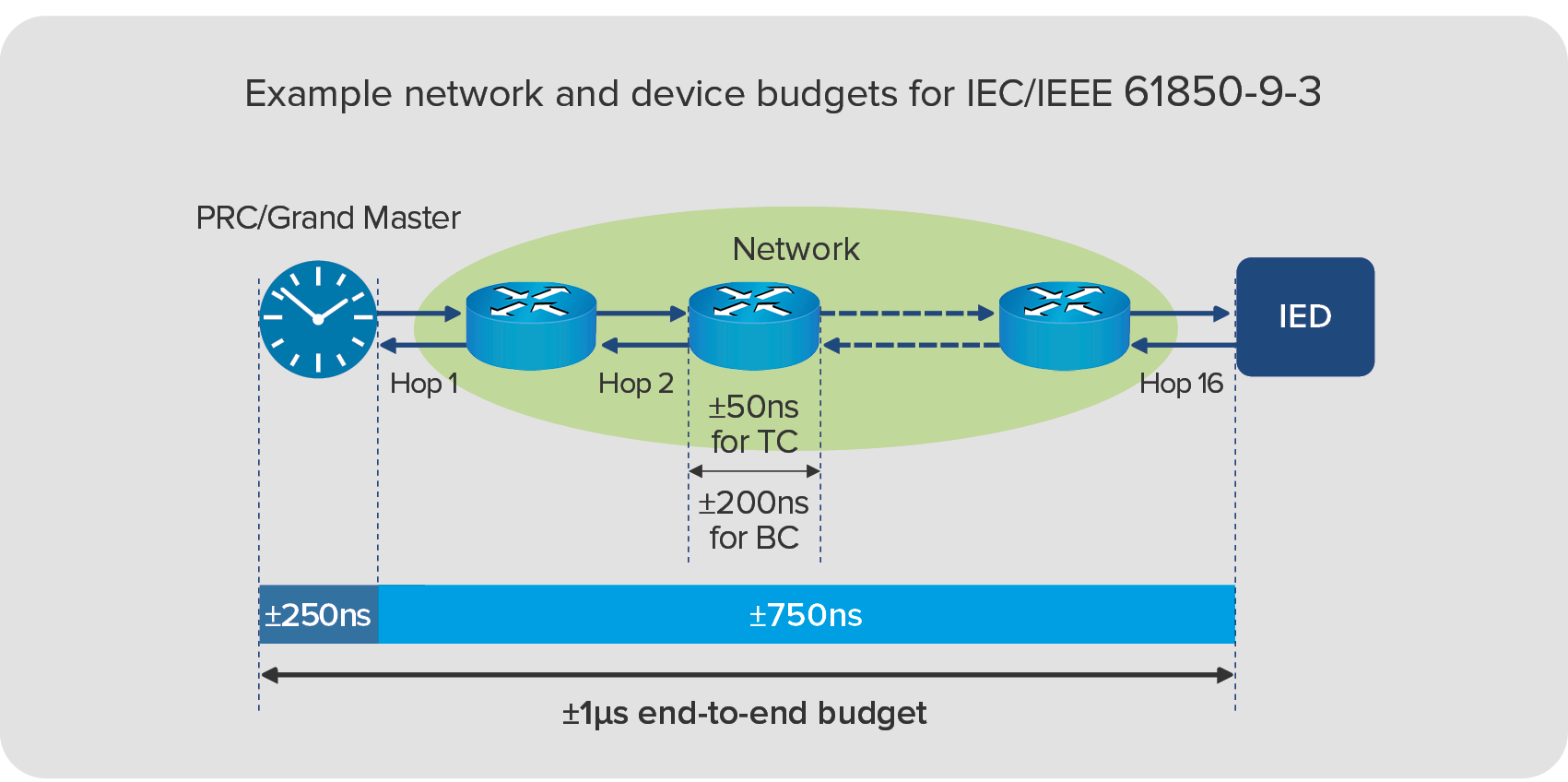

IEC/IEEE 61850-9-3のネットワークおよびデバイスバジェットの例

関連製品の紹介

PTPを適用する上で有用な製品を紹介します。

  • Calnex Paragon-X: PTPとSyncEのテストベッドとして利用可能。プロトコルとタイミングのテストが可能。

  • Calnex SNE: マルチポート、マルチユーザーに対応したネットワークエミュレータ。複雑なネットワークの再現が可能。

  • Calnex PFV: PTPメッセージの解析とレポート生成が可能なフィールド検証ツール。


PTPの詳細については、Calnex Solutions社の技術資料『Precision Time Protocol (PTP)：IEC 61850環境での同期』が参考になります。ぜひダウンロードしてご覧ください。

ご質問がございましたら、お問い合わせフォームにご記入ください。弊社の日本チームが常時サポートいたします。 ※日本語対応可能
